Би-LED модули: что это, как устроены и как выбрать под свою фару
· 10 мин чтения · VDF.BY
Би-LED модуль — это готовый блок света, в котором светодиодный чип, отражатель, шторка ближний/дальний, линза и охлаждение собраны в одном корпусе. Он даёт чёткую светотеневую границу и работает как ближний и дальний одновременно. Выбирать модуль нужно по трём вещам: посадочный размер (2,5″ или 3″), реальный световой поток с качественной линзой и охлаждение, рассчитанное на долгую работу.
Би-LED модули — это законченное световое устройство, а не лампа. Внутри корпуса уже стоит светодиодный чип, отражатель, подвижная шторка, которая переключает ближний и дальний, линза и система охлаждения. Модуль ставится в фару вместо старой линзы или галогенного отражателя и подключается через драйвер. Весь ассортимент — в разделе Билед модули.
Если коротко про сравнение с ксеноном: би-ксенон уходит в прошлое из-за задержки розжига, высокого напряжения и капризности к блокам — подробный разбор есть в статье Би-LED или би-ксеноновые линзы: что поставить в фары.
Что такое би-LED модуль и как он устроен
Би-LED модуль — это оптический блок, где все элементы света объединены в единую деталь, которую можно поставить в фару вместо штатной линзы. «Би» означает, что один источник работает и как ближний, и как дальний: режимы переключает механическая шторка, а не вторая лампа.
Разберём по элементам.
Светодиодный чип
Источник света. Именно он определяет яркость и цветовую температуру. В модулях стоят либо отдельные мощные кристаллы, либо сборки из нескольких чипов. Чип греется, поэтому без нормального охлаждения он быстро теряет яркость и меняет оттенок.
Отражатель
Собирает свет от чипа и направляет его в линзу. Геометрия отражателя — главное, что отличает хороший модуль от дешёвого: от неё зависит, попадёт ли свет на дорогу или размажется пятном.
Шторка ближний/дальний
Подвижная металлическая пластина внутри модуля. В опущенном положении она перекрывает верхнюю часть пучка и формирует светотеневую границу ближнего света. При переключении на дальний шторка опускается (или поднимается, в зависимости от схемы) и открывает полный пучок. Привод — электромагнит, поэтому переключение мгновенное, без задержки розжига.
Линза
Формирует пучок и отвечает за чёткость границы. Линзы делают из стекла или оптического пластика. Стекло меньше царапается и не мутнеет от нагрева, но тяжелее и дороже. Дешёвый пластик со временем желтеет и «мылит» границу.
Охлаждение: радиатор или вентилятор
Чип нужно отводить тепло, иначе он деградирует. Варианты:
- Пассивное — массивный радиатор, иногда с тепловыми трубками. Тише, надёжнее, но крупнее по габаритам.
- Активное — радиатор плюс вентилятор. Компактнее и эффективнее, но вентилятор — это движущаяся часть, которая со временем может зашуметь.
Драйвер
Блок питания, который стабилизирует ток на чипе. Драйвер может быть встроен в корпус модуля или вынесен наружу. Вынесенный проще охлаждается и не греет оптику, но требует места в подкапотном пространстве.
Чем модуль 2,5″ отличается от 3″ и как понять, что влезет в фару
Размер модуля — это диаметр линзы: 2,5″ (около 63 мм) или 3″ (около 76 мм). От диаметра зависят габариты всего корпуса, световой поток и то, влезет ли модуль в вашу фару.
Что важно понимать:
| Параметр | 2,5″ | 3″ |
|---|---|---|
| Диаметр линзы | ~63 мм | ~76 мм |
| Габариты корпуса | Компактнее | Крупнее |
| Световой поток | Обычно ниже | Обычно выше |
| Куда ставится | Тесные фары, небольшие посадочные места | Стандартные и крупные фары |
| Внешний вид в фаре | Скромнее | Заполняет окно линзы |
| Цена | Как правило ниже | Как правило выше |
Как понять, что влезет. Три ориентира:
- Штатный посадочный размер. Если в фаре стояла линза 2,5″ — модуль 3″ в то же окно без доработок не встанет.
- Глубина фары. Крупный модуль с радиатором упирается в заднюю стенку корпуса.
- Место под маску и рамку. Даже если сам модуль проходит, ему нужны переходная рамка и декоративная маска.
Точный ответ даёт только примерка по конкретной модели авто. Если не уверены — напишите менеджеру VDF.BY: совместимость подтверждают до отправки, а оплата — при получении.
Как выбрать би-LED модуль: на что смотреть
Выбор би-LED модуля сводится к пяти параметрам: реальный световой поток, чёткость светотеневой границы, цветовая температура, охлаждение и качество линзы. Заявленные цифры на упаковке почти всегда завышены — ориентируйтесь на репутацию бренда и на то, как модуль проверяют перед продажей.
Реальный световой поток против заявленного
На коробках пишут 10 000, 15 000 и даже 20 000 люмен на пару. Это маркетинговые цифры: измеряют их при идеальных условиях и часто — на чипе, а не на выходе из линзы. Реальная яркость на дороге зависит от КПД всей оптической системы: чип, отражатель, линза. Два модуля с одинаковой заявленной цифрой могут светить совершенно по-разному.
Чёткость светотеневой границы
Это главный критерий качества. Возьмите модуль, включите на стене с расстояния 5–7 метров и посмотрите на границу: она должна быть ровной, с чёткой «галочкой» подъёма справа, без радужных ореолов и размытых пятен выше линии. Размытая граница — прямой путь к тому, чтобы слепить встречных.
Цветовая температура
Оптимум для Беларуси — 5000–5500K. Такой свет близок к дневному, хорошо читается на мокром асфальте и не «пропадает» в дождь и снег. Модули на 6000K и выше выглядят эффектно в сухую погоду, но в дождь синеватый свет отражается от мокрого покрытия и хуже освещает дорогу. Ниже 4300K — заметно желтит.
Охлаждение
Чем мощнее модуль, тем важнее отвод тепла. Пассивный радиатор предпочтительнее там, где важна тишина и надёжность, активный вентилятор — там, где мало места. В любом случае корпус фары должен вентилироваться.
Качество линзы
Стеклянная линза держит геометрию пучка годами. Дешёвый пластик мутнеет и желтеет, из-за чего свет тускнеет, а граница расплывается.
Гарантия
Нормальная гарантия на модуль — 12 месяцев. В VDF.BY она именно такая на линзы и лампы, плюс возврат в течение 14 дней. Каждую линзу и блок розжига перед отправкой проверяют на стенде.
Конкретные модули: что подойдёт под вашу задачу
Ниже — несколько модулей из наличия, под разные фары и бюджеты. Все они подключаются через драйвер и работают в режимах ближний/дальний.
Для тесных фар и малых посадочных мест
Если окно линзы небольшое или фара неглубокая, нужен компактный модуль 2,5″. Bi-LED модуль 2.5″ Aozoom A15 — вариант с аккуратным корпусом под ограниченное место, 480 р., в наличии. Подойдёт тем, кому важно поставить модуль без серьёзной переделки корпуса фары.
Более доступный компактный вариант — Bi-LED модуль 2,5″ SUNRISE Mini за 255 р. Мини-формат рассчитан на тесные фары и умеренный бюджет, но света даёт меньше, чем полноразмерные 3″.
Для стандартных фар: максимум света
Когда посадочное место позволяет 3″, логично брать полноразмерный модуль — он даёт более широкий и плотный пучок. Bi-LED модуль 3″ Aozoom A15 — 475 р., в наличии. Хороший баланс яркости, чёткой границы и габаритов для большинства стандартных фар.
Если хочется максимальной отдачи, смотрите на Bi-LED модуль Aozoom Black King Kong — 515 р., в наличии. Это флагманский вариант линейки Aozoom, рассчитанный на тех, кому нужен плотный свет на трассе.
Оптимальный баланс цены и света
Bi-LED модуль 3″ SunRise RACER за 350 р. — в наличии. Модуль 3″ среднего ценового уровня: подойдёт тем, кто хочет заметно улучшить свет, не уходя в топовый бюджет.
Ещё один вариант в этой нише — Bi-LED модуль 3″ Aozoom A3 Max за 350 р., в наличии. Стоит рассмотреть, если нужен проверенный бренд и стандартный посадочный размер 3″.
Что ещё понадобится для установки би-LED модулей
Одного модуля для установки недостаточно: нужны переходная рамка под конкретную фару, декоративная маска, герметик для сборки и расходники. Список зависит от модели авто, поэтому комплект лучше собирать вместе с менеджером.
Переходные рамки
Рамка крепит модуль к корпусу фары и повторяет геометрию штатного посадочного места. Для популярных моделей есть готовые решения — их больше тысячи позиций в разделе Переходные рамки. Подбор по авто — в разделе Подбор.

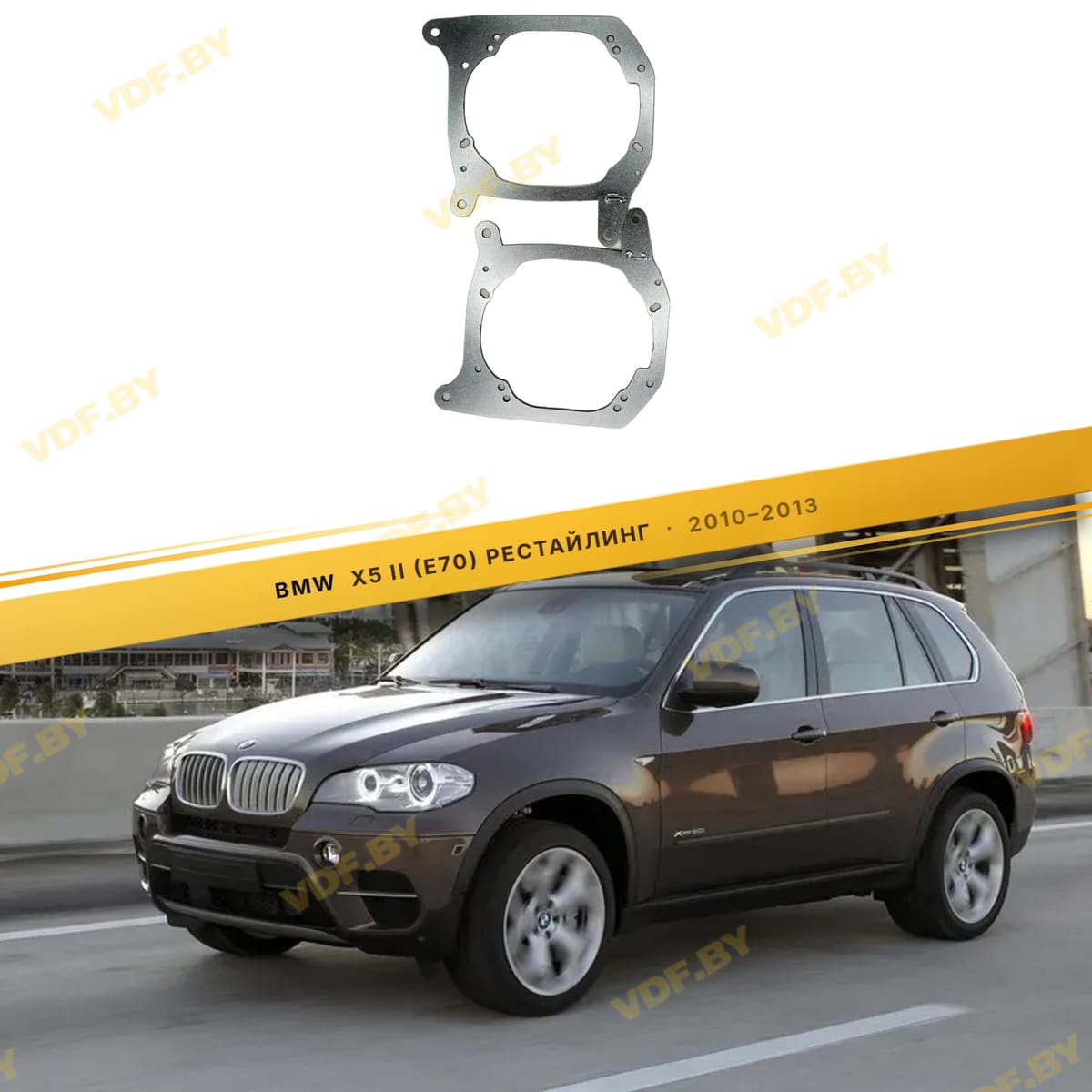

Например, для установки второго модуля вместо декоративной заглушки в BMW X5 E70 2006–2013 есть Рамки для замены линз в фарах BMW X5 E70 2006–2013 за 70 р. (под заказ) — они позволяют поставить второй модуль на место, где с завода стояла только заглушка.

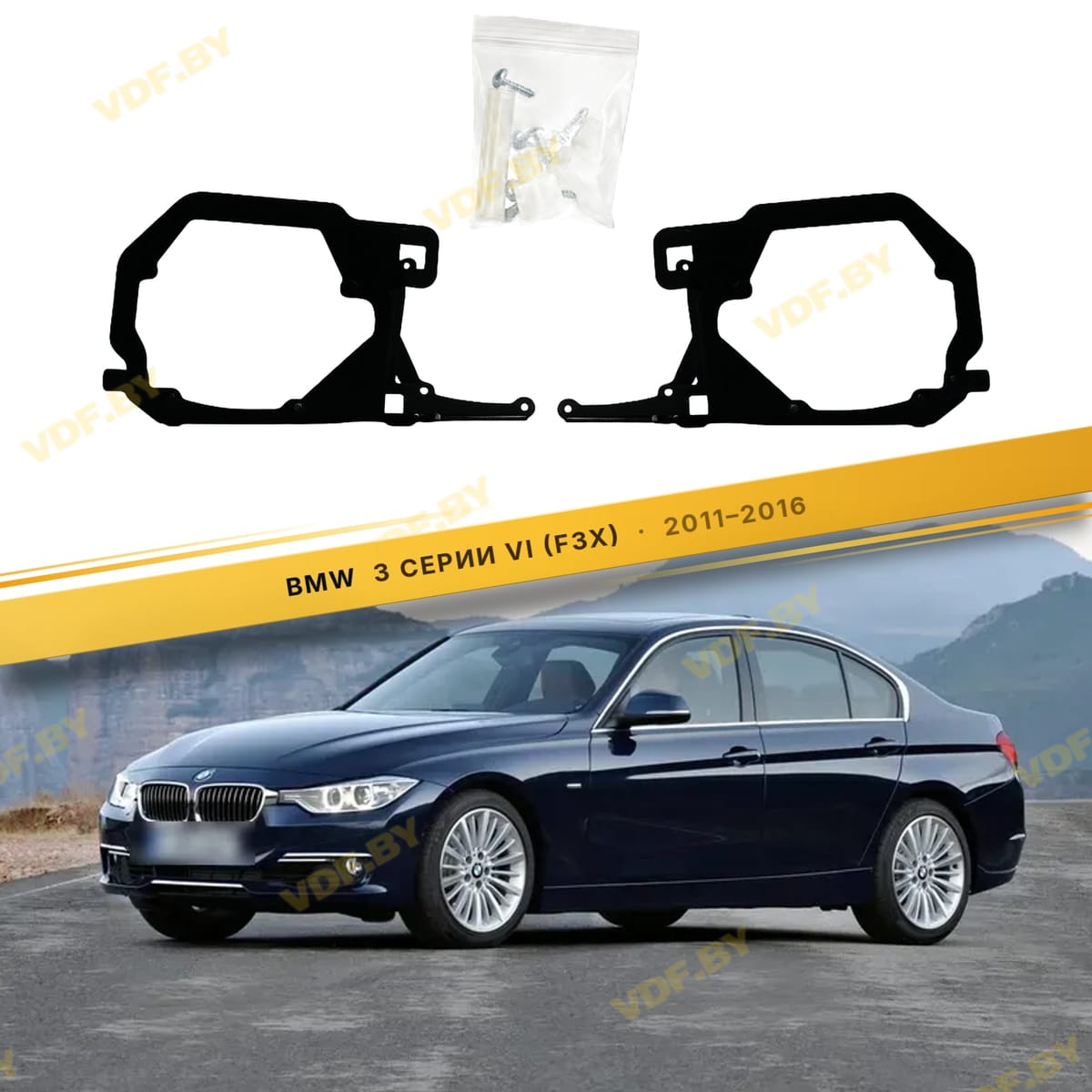

Для тех, кто ставит две линзы в одну фару на BMW 3 F30 2011–2015, есть Рамки для замены линз в фарах BMW 3 F30 2011–2015 за 108 р. (под заказ).
Маски для линз
Маска закрывает зазор между линзой и корпусом фары — это и декор, и защита от пыли. Выбор масок — в разделе Маски для линз, 14 позиций.
Герметик
Фару после установки модуля нужно герметично закрыть. Для этого подходит бутиловый герметик: он остаётся эластичным, держит перепады температуры и позволяет при необходимости разобрать фару снова. Силикон, полиуретановые и эпоксидные клеи, а также термоклей для фар не годятся — шов трескается, а испарения мутят поликарбонат и отражатель. Герметик есть в разделе Герметик.
Расходники и мелочи
- Термопаста под основание модуля — Термопаста.
- Пыльники и дренажи, если нужно защитить модуль от влаги, — Пыльники для фар.
- Обманки, если бортовая электроника ругается на новый свет, — Обманки.
- Инструмент для аккуратной разборки фары — Для разборки фар.
Типичные ошибки при выборе и установке би-LED модулей
Почти все проблемы с би-LED модулями связаны не с самим светом, а с ошибками подбора и сборки. Вот что встречается чаще всего и как этого избежать.
- Ставить модуль без примерки по глубине фары. Крупный 3″ модуль с радиатором упирается в корпус. Решение — примерка или консультация менеджера до заказа.
- Экономить на переходной рамке. Модуль на «универсальной» самодельной рамке сидит криво, пучок уходит в сторону, граница ломается. Берите рамку под конкретную модель.
- Собирать фару неподходящим герметиком. Силикон и клеи на основе растворителей мутят оптику и не держат температуру. Только бутил.
- Забыть про вентиляцию. Модуль в герметично закрытой фаре перегревается и теряет яркость. Нужны дренажи и вентиляционные элементы.
- Гнаться за цветовой температурой 6000K+. В дождь и снег такой свет работает хуже, чем 5000–5500K.
- Ставить обычные светодиодные лампы в рефлекторную фару. Светотеневой границы нет, свет рассеивается и слепит встречных. Правильное решение для такой фары — би-LED модуль на переходной рамке с последующей регулировкой.
- Полировать стекло без защитного покрытия. Результат держится примерно сезон, потом стекло мутнеет сильнее прежнего.
Установка би-LED модулей и итог по выбору
Установку би-LED модулей в Минске делает мастерская VDF.BY: разборка фары, монтаж модуля на рамку, сборка на бутиловый герметик, регулировка светотеневой границы. Сроки, стоимость и состав работ уточняйте у мастера — они зависят от модели авто и состояния фары. Страница мастерской — Установка.
Коротко, что кому подойдёт из разобранных модулей:
| Модуль | Кому подойдёт | Цена |
|---|---|---|
| Bi-LED 2.5″ Aozoom A15 | Тесные фары, ограниченное посадочное место | 480 р. |
| Bi-LED 2,5″ SUNRISE Mini | Компактная фара и умеренный бюджет | 255 р. |
| Bi-LED 3″ SunRise RACER | Стандартные фары, баланс цены и света | 350 р. |
| Bi-LED 3″ Aozoom A15 | Стандартные фары, ровный плотный пучок | 475 р. |
| Aozoom Black King Kong | Максимальный свет для трассы | 515 р. |
Все модули — в разделе Билед модули, 14 позиций в наличии. Доставка по всей Беларуси, оплата при получении, гарантия 12 месяцев на линзы и лампы, возврат в течение 14 дней. Перед отправкой менеджер подтверждает совместимость модуля с вашим авто.
Вопросы и ответы
Можно ли поставить би-LED модули вместо галогенных ламп в рефлекторной фаре?
Да, но только с переходной рамкой под конкретную фару и с последующей регулировкой светотеневой границы. Обычные светодиодные лампы в рефлектор без границы ставить нельзя — они слепят встречных.
Сколько живут би-LED модули?
Светодиодный чип служит десятки тысяч часов, но реальный срок зависит от охлаждения. В герметично закрытой фаре без вентиляции модуль перегревается и теряет яркость заметно раньше.
Нужно ли менять стекло фары при установке би-LED модуля?
Не обязательно, если стекло целое и прозрачное. Мутное, треснутое или покрытое сколами стекло меняют — трещины не ремонтируются, а полировка без защитного покрытия держится около сезона.
Что будет, если поставить модуль 3″ вместо 2,5″?
Он может не пройти по посадочному окну или упереться в заднюю стенку корпуса фары. Без примерки по конкретной модели авто гарантировать установку нельзя.
Какой цветовой температуры брать би-LED модули для Беларуси?
5000–5500K — оптимум. Такой свет хорошо читается на мокром асфальте и в снег, тогда как 6000K и выше в дождь отражается от покрытия и хуже освещает дорогу.
Можно ли собрать фару на силиконовый герметик?
Нет. Для фар годится только бутиловый герметик: силикон и клеи на растворителях трескаются от перепадов температуры и мутят оптику, а разобрать фару потом почти невозможно.
